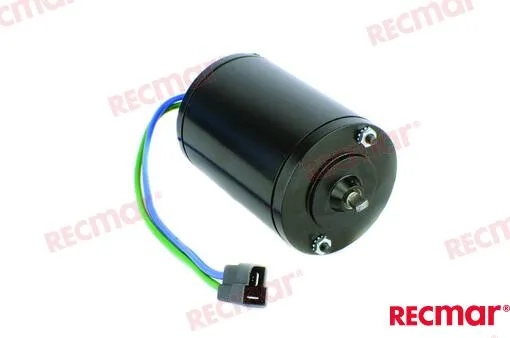

Moteur de trim Volvo Recmar - 3858071

Description

Le moteur de trim Volvo Recmar 3858071 est l’actionneur électrique qui commande la montée et la descente de l’inverseur hors-bord. Alimenté en 12V, ce moteur reçoit l’ordre du boîtier de commande de trim et entraîne le vérin hydraulique qui ajuste l’angle de l’hélice. Sur un bateau équipé d’un inverseur Volvo, un moteur de trim défaillant rend impossible le réglage de l’assiette et compromet les performances de navigation.

Caractéristiques techniques

• Marque : Recmar
• Référence Nautelio : REC854525
• Référence OEM : 3858071
• Tension : 12V
• Nombre de bornes : 2
• Connecteur : 4 mm
• Poids : 1,858 kg
• Dimensions de l’emballage : 11,0 x 11,0 x 24,0 cm
• Kit compatible : REC3586765

Compatibilité moteur

Ce moteur de trim est prévu pour les inverseurs Volvo de type 280-290 et les versions SX précoces, équipés d’un filetage fin. La compatibilité d’un moteur de trim repose sur trois critères : la tension électrique (12V ici), la géométrie de fixation et le pas de vis. Avant de remplacer votre moteur, vérifiez que votre inverseur appartient bien à cette gamme et que le filetage du logement correspond. En cas de doute, consultez le numéro de série de votre inverseur gravé sur le capot.

Installation et branchement

Le montage d’un moteur de trim demande le déverrouillage de l’inverseur, l’accès au boîtier de commande et l’interruption de l’alimentation batterie. Les deux bornes du moteur se connectent directement aux fils de commande du circuit de trim de votre tableau de bord. L’inverseur dispose généralement d’un connecteur 4 mm, simple à enficher. Après montage, testez le fonctionnement du trim dans les deux sens avant de remettre le moteur en service. Tout dysfonctionnement électrique (absence de mouvement, mouvement dans un seul sens) doit être vérifié en amont du moteur.

Remplacement et maintenance

Un moteur de trim s’use principalement par fatigue électrique et usure du système d’engrenage interne. Les signes d’usure incluent une lenteur anormale de montée ou de descente, un bruit de craquement, ou l’immobilité totale. Pour prévenir les pannes, vérifiez régulièrement l’absence de corrosion sur les bornes et les connecteurs en eau salée. Retrouvez l’ensemble de nos pièces d’embase, arbre et transmission pour vos révisions Volvo, ainsi que notre rayon complet de pièce détachée moteur pour tous vos besoins d’entretien marin.
